【绿地GIC】地暖系统,中央空调,新风系统

2020-06-08 719

客户情况

客户:刘先生

所在楼盘:绿地GIC

户型:三室二厅两卫

面积:143㎡

家庭构成:五口之家


绿地GIC产品配置

绿地GIC采暖系统配置:【德国博世欧洲经典冷凝式两用锅炉+德国欧博诺PE-RT管道+华商定制卫浴散热器】通过对采暖面积的准确计算和家庭生活用水使用情况,我们为陈先生搭配了德国博世欧洲经典冷凝炉,既满足采暖用水又满足生活热水。103%的热效率让采暖系统更加节能。


绿地GIC中央空调配置:【松下中央空调室外机6HP(1台) +松下超薄型风管室内机(5台)+松下定频一拖一系列】设计师根据陈先生房子的户型、家庭常住人员、功能区域的划分等多种情况综合考虑,推荐其选择了松下中央空调系统。松下中央空调采用P-DR高效压缩机,综合能效比IPLV值高达8.30,远超国家一级能效标准,高效节能带来清爽体验。


绿地GIC新风系统配置:【松下PM2.5系列全热交换器FY-35ZDP1C】松下PM2.5系列全热交换器,HEPA高效滤网,有效过滤pm2.5、甲醛等有害物质,PM2.5净化率高达98%,将新鲜空气引入室内,将室内外的空气进行热交换,避免空气温度流失,高效的换热功能,相对于传统新风系统更节能。


绿地GIC采暖系统——施工方案设计图纸
绿地GIC地暖安装

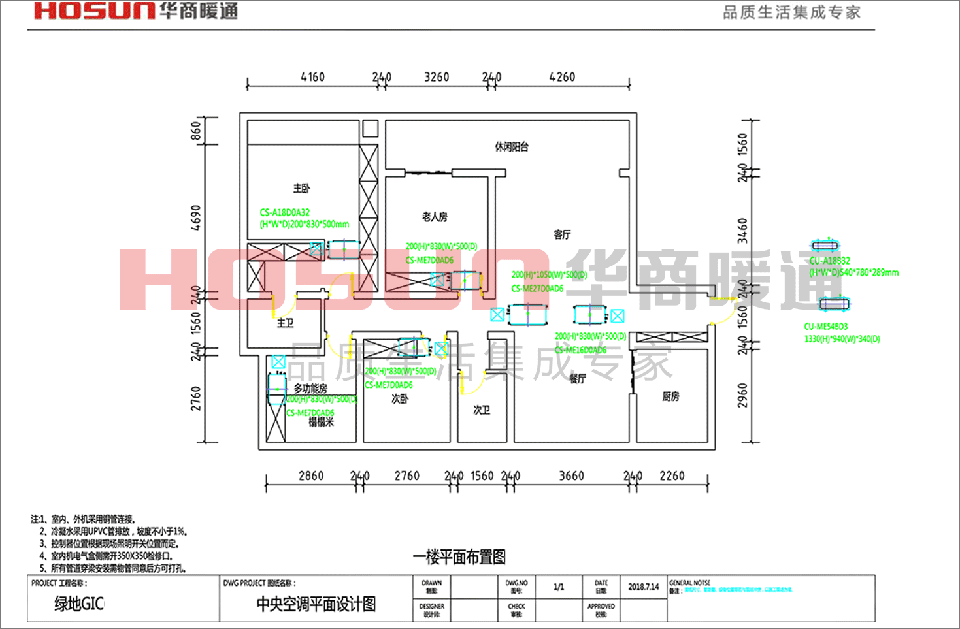

绿地GIC中央空调——方案设计图纸
绿地GIC中央空调安装

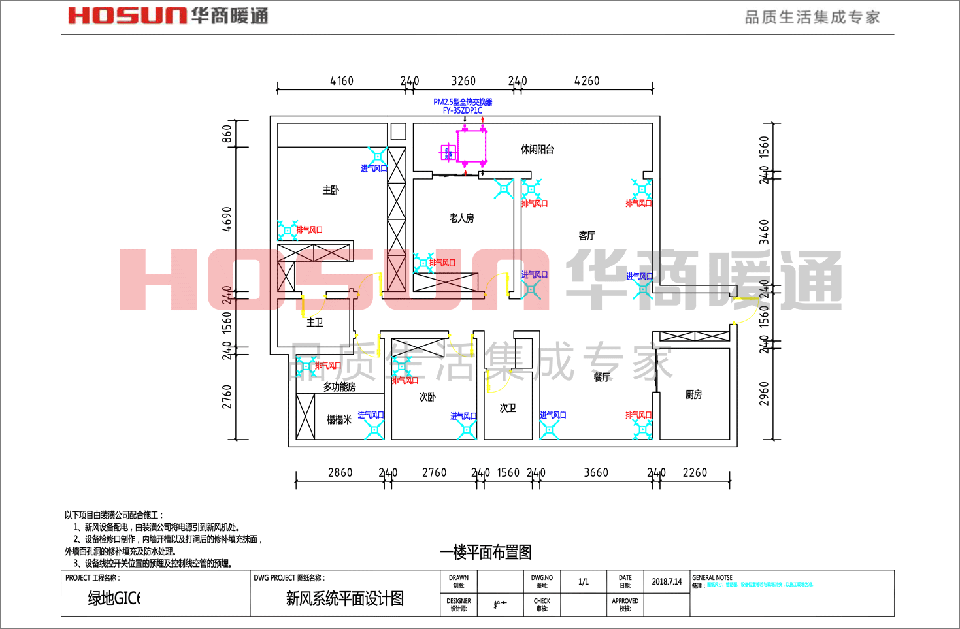

绿地GIC新风系统——施工方案设计图纸
绿地GIC新风系统安装

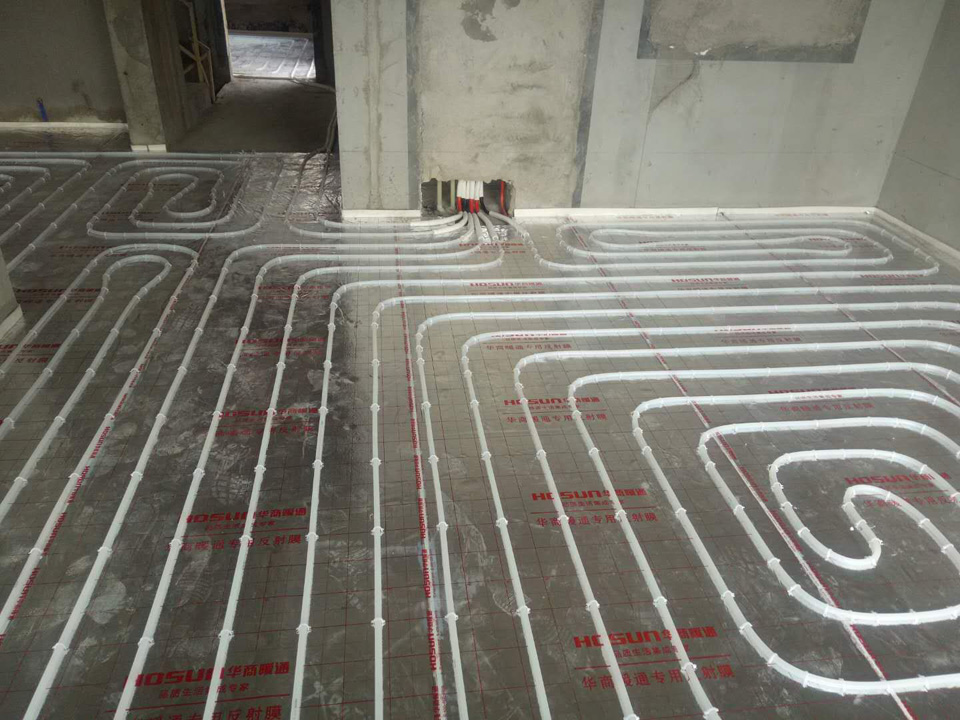

绿地GIC采暖系统施工现场图

绿地GIC地暖安装

华商暖通地暖盘管施工采用德国欧博诺PE-RT防渗氧管道,具有良好的阻氧能力、抗腐蚀性和柔软性,使用年限可达50年;地暖盘管的铺设严格按照华商施工标准,17.5cm的盘管间距确保地面温度均匀不流失;华商定制镜面反射膜能有效保障热量不向下流失。


绿地GIC中央空调现场图

绿地GIC中央空调安装

空调内机吊装平直不偏曲,管路系统横平竖直,最大限度节省吊顶空间。

采用专利管路固定支架,外形美观,不同管路系统可分别固定,保护保温及铜管不易破损。

空调专利分歧器保温盒,采用EVA环保材料制作,有效保障分歧器温度不散失。

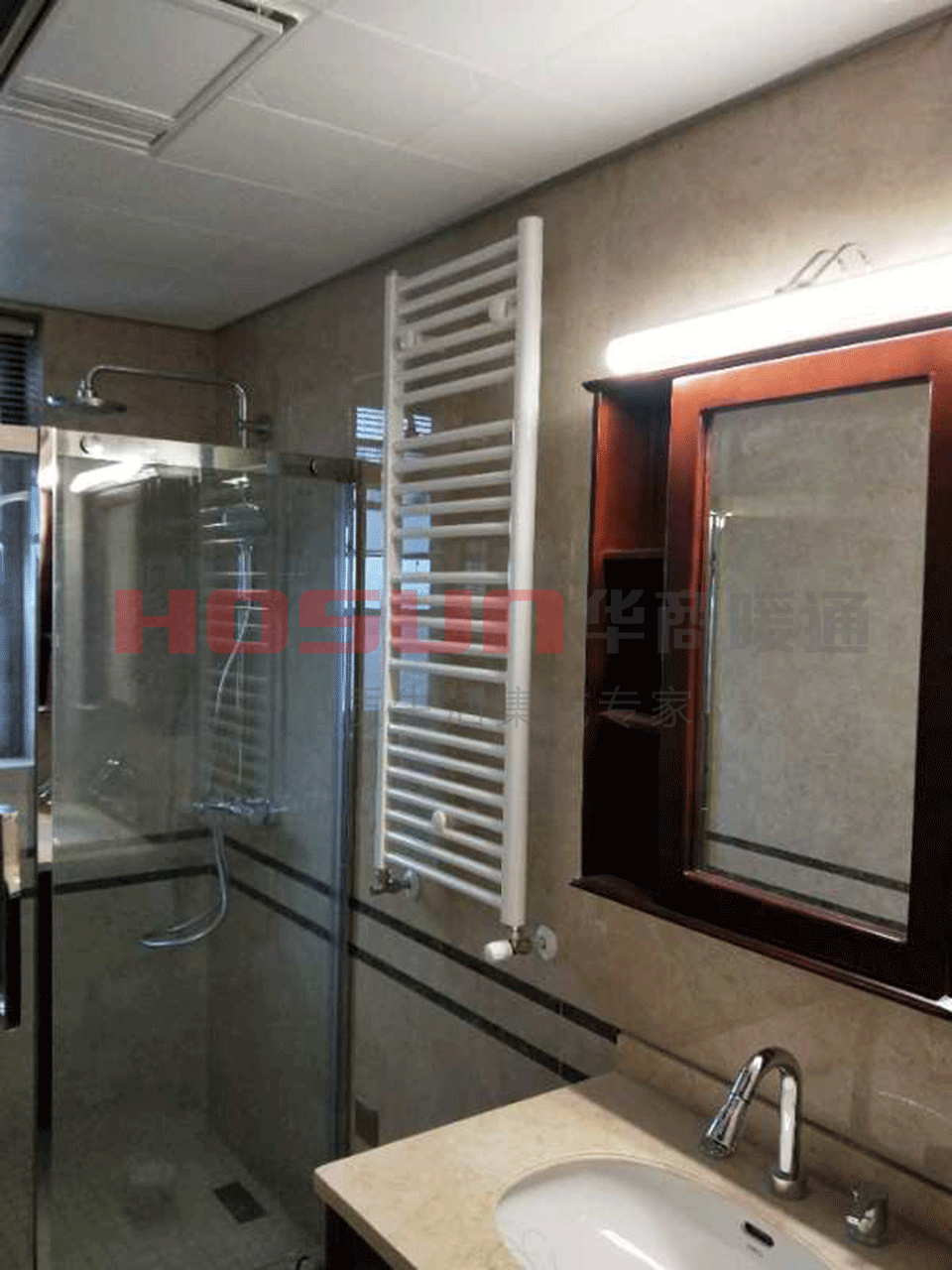

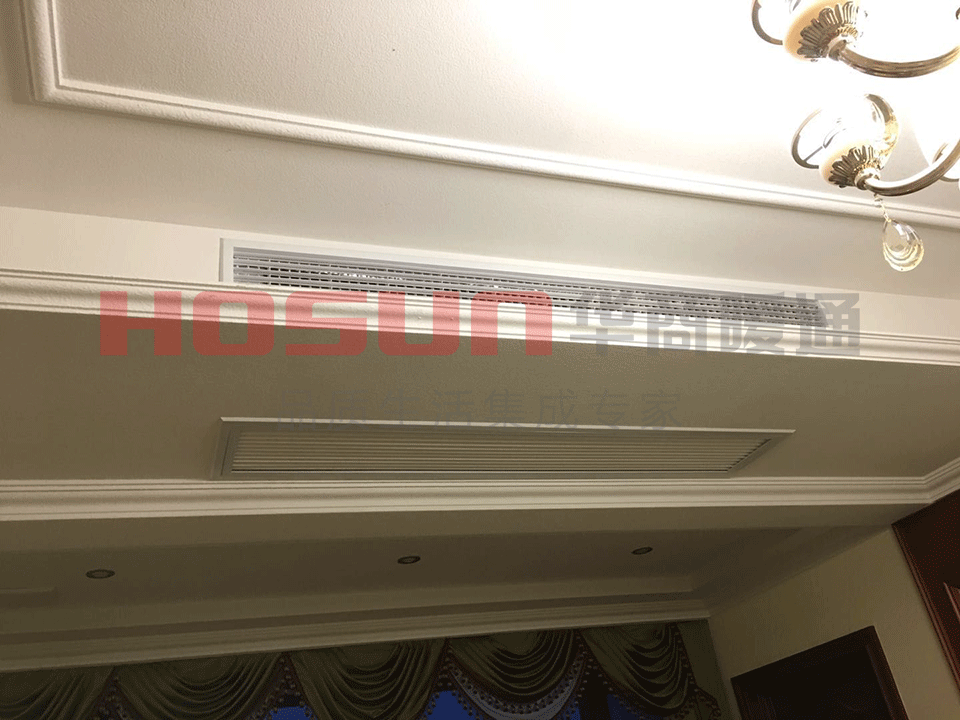

绿地GIC完工效果图

绿地GIC地暖安装

绿地GIC案例施工时间:本套案例所用时间为15个工作日,上门测量1个工作日,施工设计图纸1个工作日,设计沟通及案例设计图纸修改时间1天,现场准备工作1天,后期安装施工时间11天。15个工作日基本完工(不包括业主的其他其他装修工序)
