【珠江御景湾】采暖系统,中央空调,净水系统

2020-01-14 5527

珠江御景湾客户情况

客户:秦先生
所在楼盘:珠江御景湾
户型: 三室两厅
面积:126

家庭构成:三口之家



珠江御景湾采暖系统配置

【德国博世欧洲贵族锅炉+德国博世WST水箱+德国欧博诺PE-RT管道】

锅炉:德国博世欧洲贵族锅炉,采用先进的冷凝技术,热效率最高可达106%,冷凝科技,回收烟气剩余热量,使用更节能。

水箱:德国博世WST水箱,严格遵循德国工业DIN标,35mm无氟聚氨酯高压整体发泡保温+ 5mm薄PU保温衣保护外壳,

显著提升保温效果;水箱内部均采用Teil3搪瓷镀膜保护,有效阻止水垢的生成。

盘管:德国欧博诺PE-RT管道,良好的热稳定性和长期抗压性能,使用寿命长;导热系数为0.4W/m.k,传热速度块;

三层阻氧有效防止盘管循环水泄露。

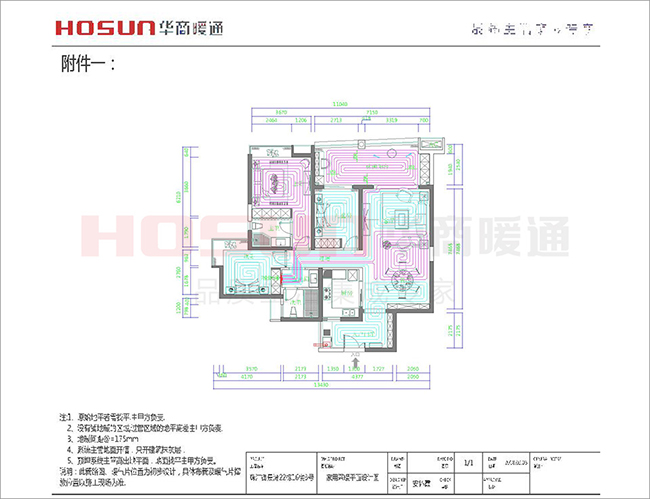

珠江御景湾采暖系统—施工方案设计图纸

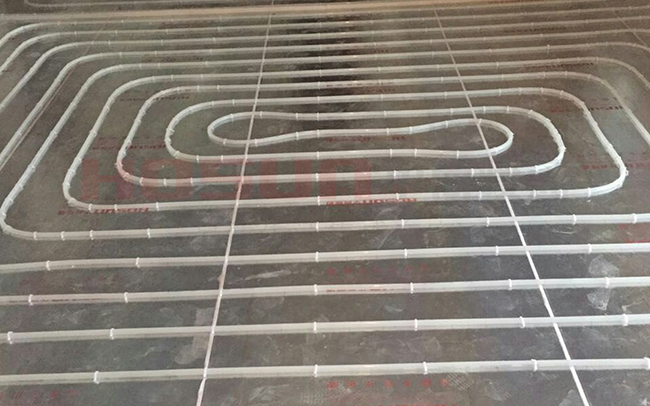

珠江御景湾采暖系统施工现场图



珠江御景湾采暖系统安装效果图

(地暖为隐蔽工程,管道暗埋在地板下,完工后无可见管道的效果图)

珠江御景湾采暖完工效果图

珠江御景湾中央空调配置

【科龙E系列室外机+科龙D系列室内机】

外机:科龙E系列室外机,全直流变频,整机综合能效系数IPLV(C)值最高可达4.9;采用三菱电机直流双转子压缩机,

噪音低,振动小;多重传感器控制,实时监控设备各项运行参数。

内机:科龙D系列室内机,全内置接水盘,有效防止因积灰堵塞造成的排水不畅;标配浮子开关,水位过高时及时报警并自动停机保护。

内置优质直流电机搭配吸音棉,保障室内机22分贝静音运行,创造安静舒适的生活环境。

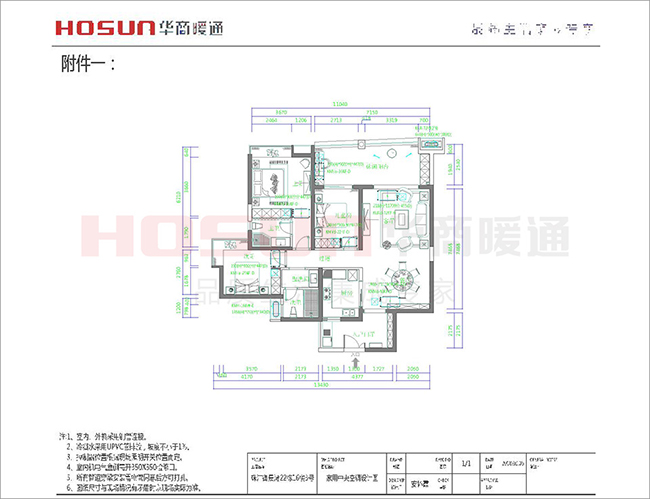

珠江御景湾中央空调—方案设计图纸

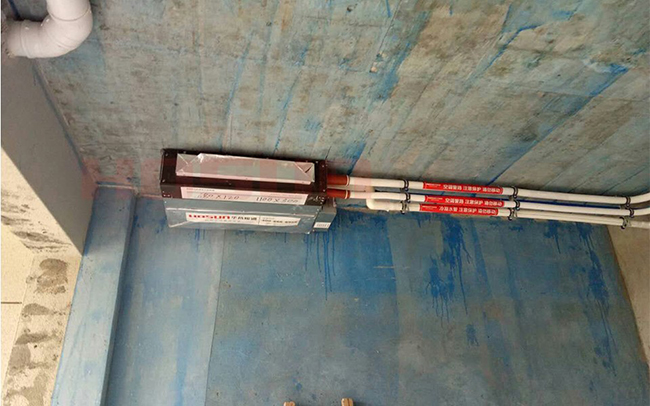

珠江御景湾中央空调现场图

 华商暖通中央空调系统

空调内机吊装平直不偏曲,管路系统横平竖直,最大限度节省吊顶空间

采用专利管路固定支架,外形美观,不同管路系统可分别固定,保护保温及铜管不易破损

空调专利分歧器保温盒,采用EVA环保材料制作,有效保障分歧器温度不散失

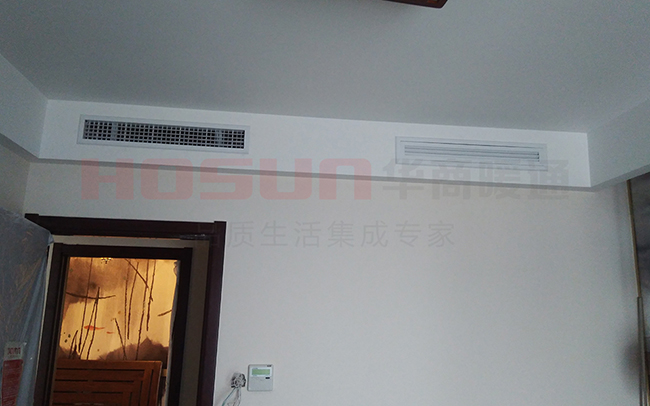

珠江御景湾中央空调效果图



珠江御景湾净水系统配置

【滨特尔前置过滤器+ 滨特尔大流量纯水机GRO-375B】

前置:滨特尔前置过滤器,有效滤除肉眼可见的颗粒、铁锈、泥沙、余氯、重金属等,用水完毕后自动节流,有效防止用水浪费,

可调节瞬间水压波动,保护水路管道。

末端:滨特尔大流量纯水机GRO-375B,采用滨特尔绿色节水膜,最大限度减少废水排放;新颖的设计理念,

实现RO渗透膜与过滤模块灵活组合,最大可能满足家庭用水需求;无泵无罐设计,不费电的同时杜绝纯水的二次污染。

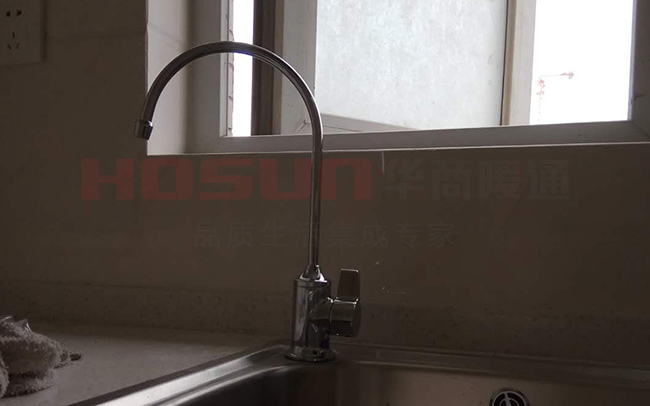

珠江御景湾净水系统效果图



珠江御景湾案例施工时间:本套案例所用时间为10个工作日,上门测量1个工作日,施工设计图纸1个工作日,设计沟通及

案例设计图纸修改时间1天,现场准备工作1天,后期安装施工时间6天。10个工作日基本完工(不包括业主的其他装修工序)。

---专业20年 成都地暖公司-华商暖通---
