【麓湖生态城】地暖系统+中央空调+新风系统

2019-11-19 26894

麓湖生态城客户情况

客户:郑先生
所在楼盘:麓湖生态城
户型: 独栋
面积:390

家庭构成:五口之家



麓湖生态城采暖系统配置

【德国博世欧洲贵族锅炉+德国博世WST水箱+德国欧博诺PE-Xa管道+德国欧博诺PE-RT管道】

锅炉:德国博世欧洲贵族锅炉,采用先进的冷凝技术,热效率最高可达106%;低污染物排放,高达欧洲5星标准;生活热水舒适等级达到欧洲3星标准;36dB超静音运行,居家更舒适。

水箱:德国博世WST水箱,严格遵循德国工业DIN标,35mm无氟聚氨酯高压整体发泡保温+ 5mm薄PU保温衣保护外壳,显著提升保温效果;水箱内部均采用Teil3搪瓷镀膜保护,有效阻止水垢的生成;配置大面积热交换钢质热盘管;热水产率高、出水量大,水温恒定,满足别墅多点位用水需求。

主管:德国欧博诺PE-Xa管道,具有良好的热记忆效应和回弹力,使管材弯曲或膨胀后,恢复原有形状。使用恩格尔工艺生产的PE-Xa管材,分子交联度高,可防止在应力下管道破裂。五层阻氧设计,避免氧气渗入管道造成对锅炉、暖气片、金属管件的腐蚀,延长采暖系统的使用寿命。

盘管:德国欧博诺PE-RT管道,良好的热稳定性和长期抗压性能,使用寿命长;导热系数为0.4W/m.k,传热速度块;三层阻氧有效防止盘管循环水泄露。

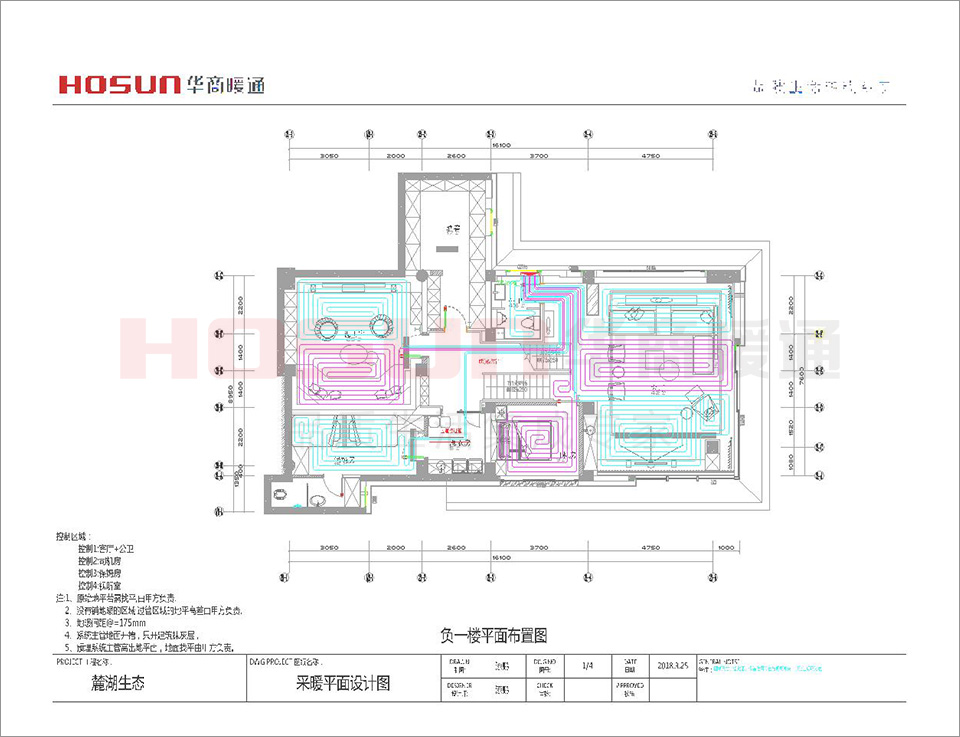

麓湖生态城采暖系统—施工方案设计图纸

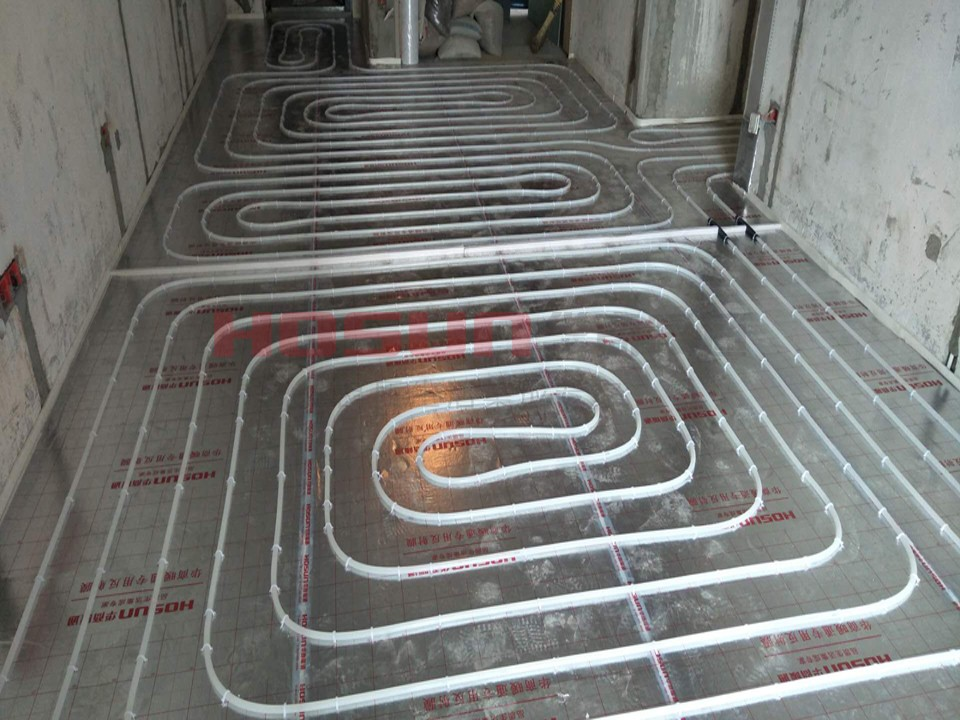

麓湖生态城采暖系统施工现场图



麓湖生态城采暖系统安装效果图

(地暖为隐蔽工程,管道暗埋在地板下,完工后无可见管道的效果图)



麓湖生态城中央空调配置

【三菱重工•KXZ中央空调】

三菱重工中央空调采用日本JIS标准作为生产标准,远高于国标。核心零部件日本原装进口,品质更有保障。先进的矢量控制技术,实现高效化无极线性变频,保证空调系统稳定高效率运行。真正考虑用户的静音需求,拥有多静音运行模式,用户可因需随心切换。

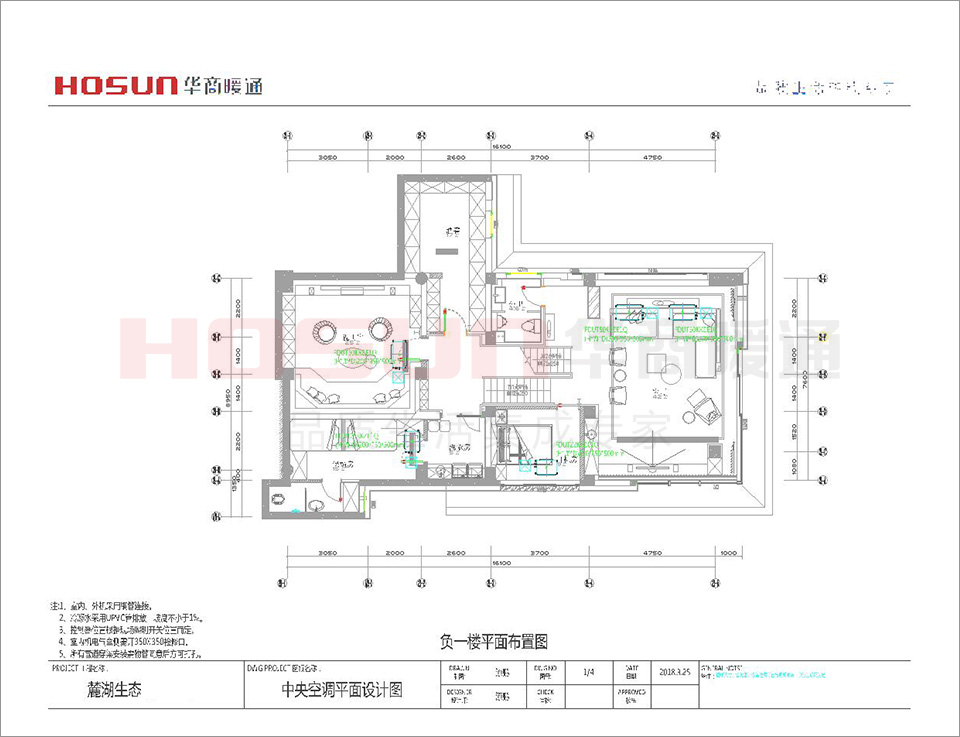

麓湖生态城中央空调—方案设计图纸

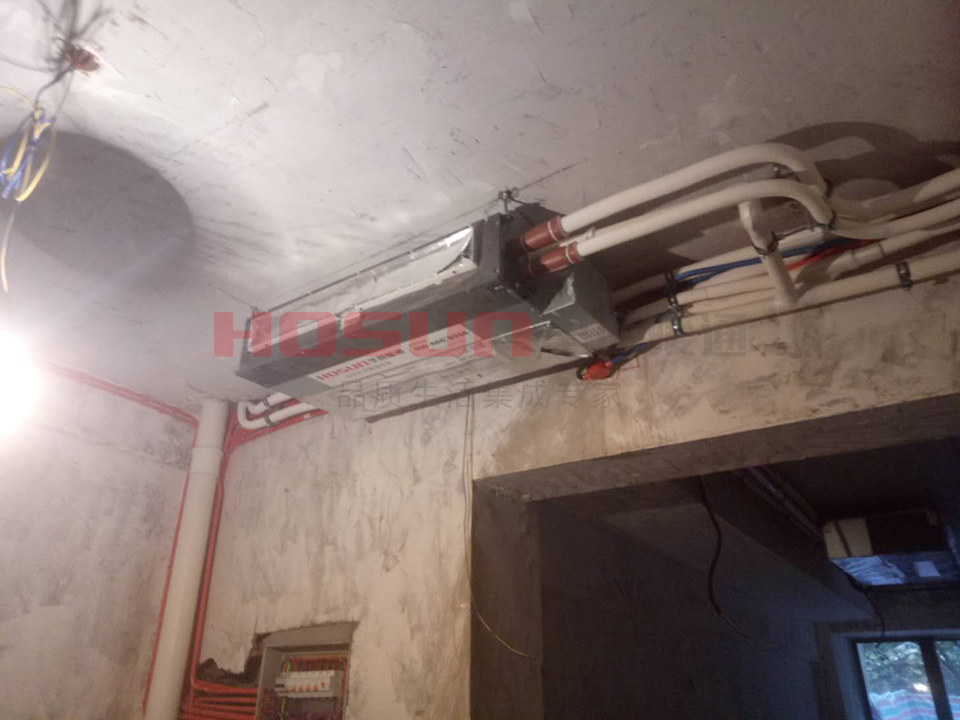

麓湖生态城中央空调现场图

 华商暖通中央空调系统

空调内机吊装平直不偏曲,管路系统横平竖直,最大限度节省吊顶空间

采用专利管路固定支架,外形美观,不同管路系统可分别固定,保护保温及铜管不易破损空调专利分歧器保温盒,采用EVA环保材料制作,有效保障分歧器温度不散失



麓湖生态城中央空调效果图





麓湖生态城案例施工时间:本套案例所用时间为10个工作日,上门测量1个工作日,施工设计图纸1个工作日,设计沟通及案例设计图纸修改时间1天,现场准备工作1天,后期安装施工时间6天。10个工作日基本完工(不包括业主的其他装修工序)。

---专业22年 成都地暖公司-华商暖通---
