【蓝光雍锦阁】中央空调,新风系统,净水系统

2020-05-07 2196

蓝光雍锦阁客户情况

客户:胡先生
所在楼盘:蓝光雍锦阁
户型: 四室两厅
面积:160㎡
家庭构成:三口之家



蓝光雍锦阁中央空调配置

【科龙E系列室外机+科龙D系列室内机】

外机:科龙E系列室外机,全直流变频,整机综合能效系数IPLV(C)值最高可达4.9;

采用三菱电机直流双转子压缩机,噪音低,振动小;

多重传感器控制,实时监控设备各项运行参数。

内机:科龙D系列室内机,全内置接水盘,有效防止因积灰堵塞造成的排水不畅;

标配浮子开关,水位过高时及时报警并自动停机保护;

内置优质直流电机搭配吸音棉,保障室内机22分贝静音运行,创造安静舒适的生活环境。

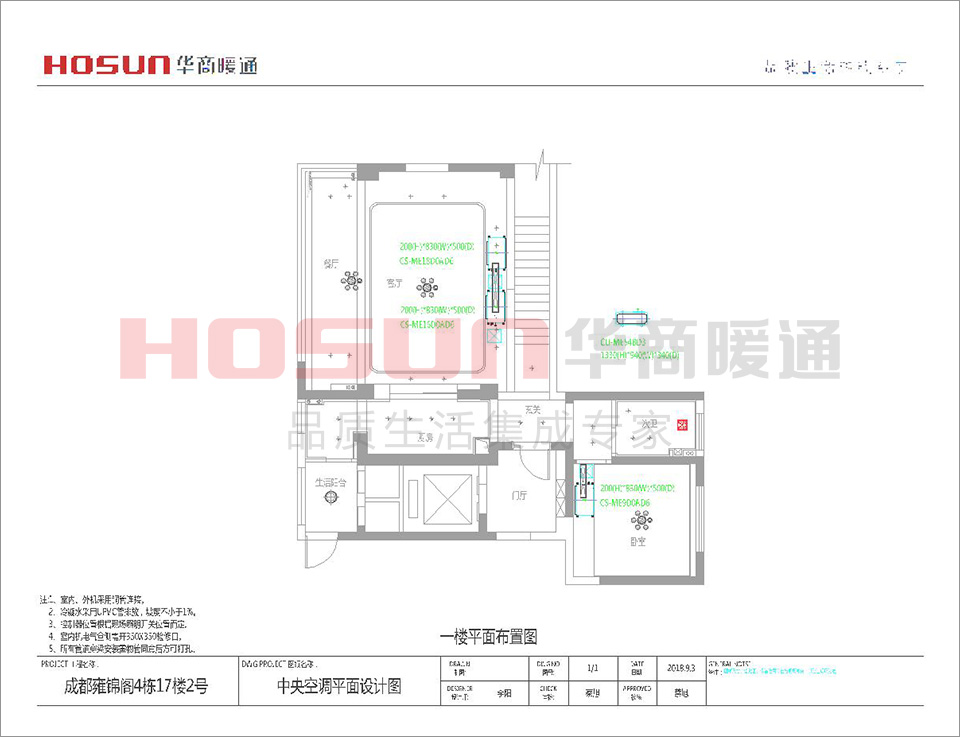

蓝光雍锦阁中央空调—方案设计图纸

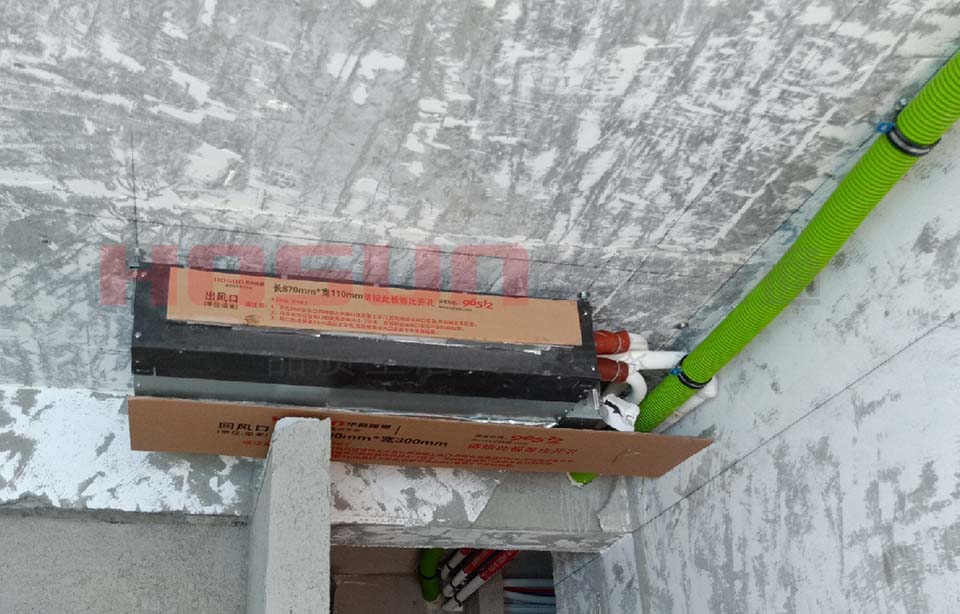

蓝光雍锦阁中央空调安装


蓝光雍锦阁中央空调现场图

蓝光雍锦阁中央空调安装

▲华商暖通中央空调系统

空调内机吊装平直不偏曲,管路系统横平竖直,最大限度节省吊顶空间

采用专利管路固定支架,外形美观,不同管路系统可分别固定,保护保温及铜管不易破损空调专利分歧器保温盒,采用EVA环保材料制作,有效保障分歧器温度不散失

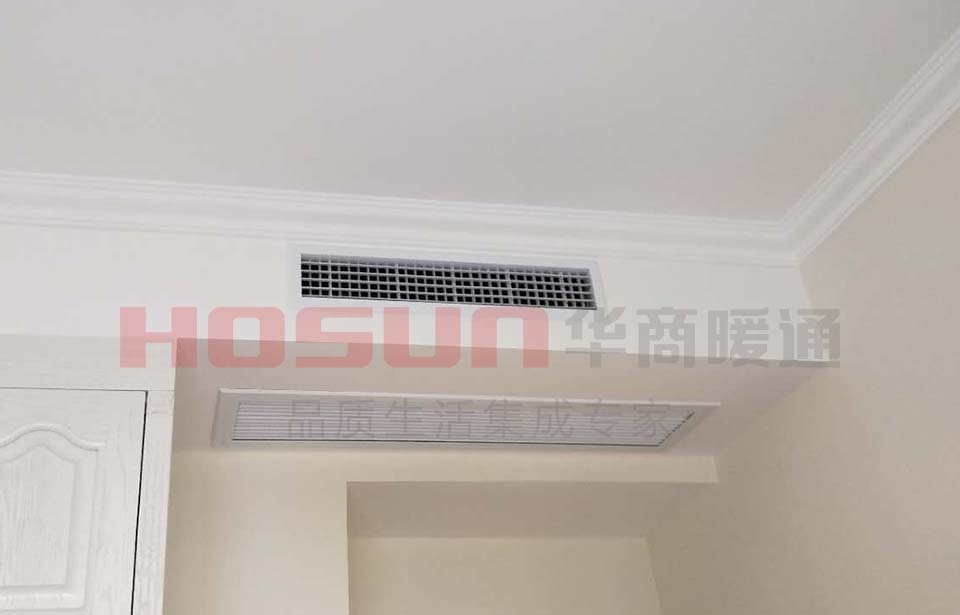

蓝光雍锦阁中央空调效果图

蓝光雍锦阁中央空调安装

▲华商定制优质风口

华商定制ABS塑料风口综合性能较好、冲击强度较高、化学稳定性、电性能良好



蓝光雍锦阁新风系统配置

【松下PM2.5系列全热交换器FY-25ZDP1C】

松下PM2.5系列全热交换器拥有全热交换功能,全热交换芯采用日本原装进口材料,全热交换效率高达75%,节能舒适。

HEPA高效滤网,双重过滤,整机净化效率98%,有效过滤pm2.5,守护健康呼吸。

拥有多种换气模式:可实现内循环、外循环、热交换三种模式,根据家庭空气质量环境,提供不同选择。

主机采用净化一体机,结构紧凑。机身采用超薄设计,最薄可达22cm,更加节省吊顶空间。

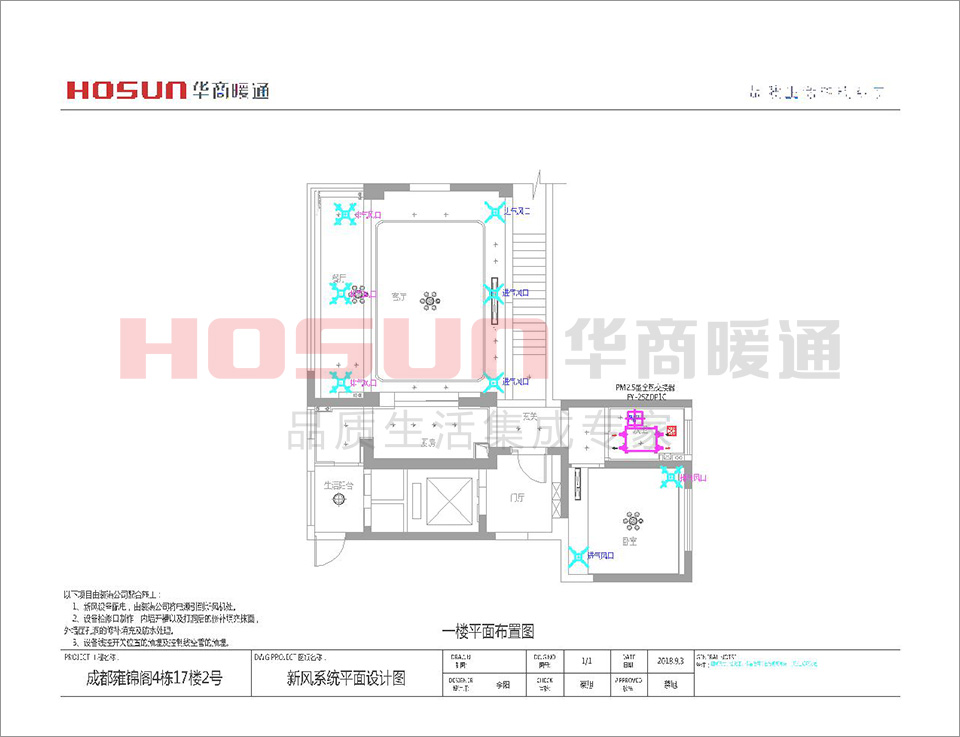

蓝光雍锦阁新风系统—施工方案设计图纸

蓝光雍锦阁新风系统安装


▲华商定制HDPE新风管道(上图绿色管道)采用高密度聚乙烯原料制成,原材料无色无味无毒;

食品级选材,有效避免管道对空气二次污染;管道设计抗压能力强,施工过程中不会出现破裂,折断的情况;管道内外壁之间有中空层能有效杜绝热量流失。

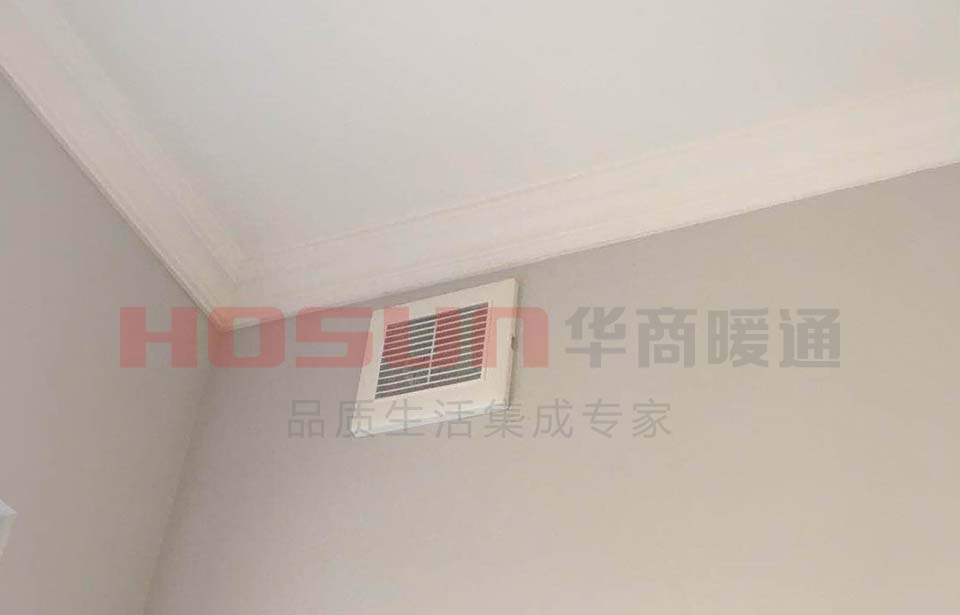

蓝光雍锦阁新风系统安装效果图

蓝光雍锦阁新风系统安装

蓝光雍锦阁净水系统配置

【滨特尔前置过滤器+三菱化学可菱水U-A501ZC台下型净水器】

前置:滨特尔前置过滤器,有效滤除肉眼可见的颗粒、铁锈、泥沙、余氯、重金属等;

用水完毕后自动节流,有效防止用水浪费,可调节瞬间水压波动,保护水路管道。

末端:三菱化学可菱水U-A501ZC台下型净水器,整机日本原装进口;

出水口360度可旋转,三管无压技术,降低滤芯漏水风险;

黄铜材质,抛光镀铬表面,强力耐腐蚀;

免用电,无废水,不占水槽空间

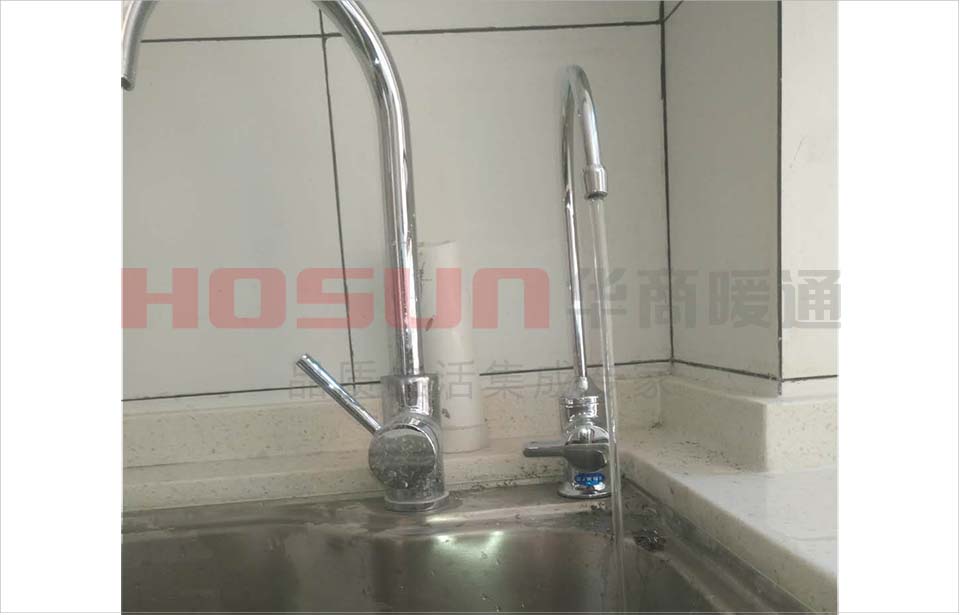

蓝光雍锦阁净水系统安装效果图

蓝光雍锦阁净水系统安装

蓝光雍锦阁案例施工时间:本套案例所用时间为10个工作日,上门测量1个工作日,施工设计图纸1个工作日,设计沟通及案例设计图纸修改时间1天,现场准备工作1天,后期安装施工时间6天。10个工作日基本完工(不包括业主的其他其他装修工序)。
